202釜用機械密封

202釜用機械密封密封腔壓力：P=0.1-0.25Mpa，密封腔溫度：t=-40℃～200℃，轉速：n≤500r/min，介質：酸、堿、油、高分子懸浮介質。
訂購熱線：0317-8309525

適用范圍

202釜用機械密封
密封腔壓力：P=0.1-0.25Mpa
密封腔溫度：t=-40℃～200℃
轉 速：n≤500r/min
介 質：酸、堿、油、高分子懸浮介質

■外裝式密封
■單端面
■非平衡型結構

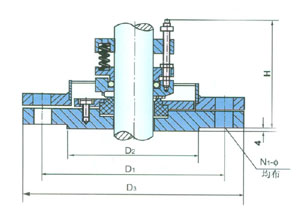

202釜用機械密封 裝配尺寸 (與釜口連接尺寸符合HG5—754—78)
規格/尺寸 d1
(h8)		 D
 		 D0
(±0.5)		 D2
(h11)		 D3
(max)		 D6
(A11)		 D7
(H8)		 H1 n-Φc
202-30 30 185 150 116 66 51 60 20 4-Φ18
202-40 40 225 170 135 76 61 70 20 4-Φ18
202-50 50 235 200 164 88 71 80 22 8-Φ18
202-65 65 235 200 164 103 86 97 22 8-Φ18
202-80 80 260 225 188 118 102 112 22 12-Φ18
202-95 95 290 225 220 135 117 127 24 12-Φ18
202-110 110 315 280 245 150 132 142 24 12-Φ18

釜用機械密封訂貨、使用、安裝
1、訂貨前必須詳細提供配套設備的軸徑、壓力、溫度、轉速、密封介質、旋向。
2、根據參數、正確選擇相應型號的機械密封及所有材料。
3、使用壓力高于0.8MPa，許配套平衡罐。
4、介質溫度高于200℃要選用雙冷卻結構。
5、軸的軸向串動不大于±0.5mm。徑向擺動不大于0.5mm。
6、安裝機械密封的法攔與軸線不垂直度允許0.05mm。
7、安裝機械密封部位的軸制造公差為在d4粗糙度。
8、機械密封安裝后應用水試運轉24小時后再正是投料生產。
