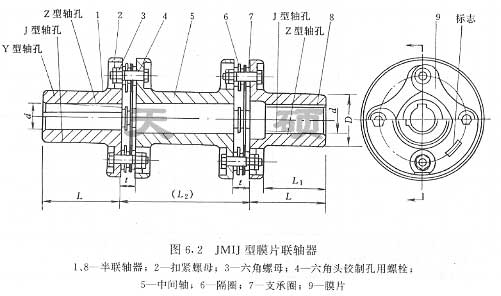

JMIJ接中間軸型膜片聯軸器

JMIJ型膜片聯軸器基本參數和主要尺寸 mm (JB/T 9147-1999) 型 號 公稱轉矩 Tn /N.m 瞬時最大轉矩Tmax /N.m 許用轉速 [n] /r.min -1 軸孔直徑d(H 7 ) 軸孔軸孔軸孔軸孔 D t L2 轉動慣量 I/kg.m 2 質量 m/kg
訂購熱線:0317-8309525



 JMIJ型膜片聯軸器基本參數和主要尺寸 mm(JB/T 9147-1999)

型 號 公稱轉矩
Tn /N.m
瞬時最大轉矩Tmax
/N.m
許用轉速
[n]
/r.min -1
軸孔直徑d(H 7 )  軸孔軸孔軸孔軸孔 D t L2 轉動慣量 I/kg.m 2 ≈ 質量 m/kg ≈
Y型 J、J1、Z、Z1 型 L推薦
L L L1
JMIJ1 25 80 6000 14 32 - J1 型為27 Z1 型為20 35 90 8.8 100 0.0013 1.8
16、18、19 42 30
20、22   38
JMIJ2 63 180 5000 18、19 42 - 30 45 100 9.5 100 0.002 2.4
20、22、24 52 38
25 62 44
JMIJ3 100 315 5000 20、22、24 52 - 38 50 120 11 120 0.0047 4.1
25、28 62 44
30 82 60
JMIJ4 160 500 4500 24 52 - 38 55 130 12.5 120 0.0069 5.4
25、28 62 44
30、32、35 82 60
JMIJ5 250 710 4000 28 62 - 44 60 150 14 140 0.0153 8.8
30、32、35、38 82 60
40 112 84
JMIJ6 400 1120 3600 32、35、38 82 82 60 65 170 15.5 140 0.0281 13.4
40、42、45、48、50 112 - 84
JMIJ7 630 1800 3000 40、42 112 112 84 70 210 19 150 0.076 22.3
45、48、50、55、56
60 142 107
JMIJ8 1000 2500 2800 45、48 112 112 84 80 240 22.5 180 0.1602 36
50、55、56
60、63、65、70 142 107
JMIJ9 1600 4000 2500 55、56 112 112 84 85 260 24 220 0.2509 48
60、63、65、70、71、75 142   107
80 172 132
JMIJ10 2500 6300 2000 63、65、70、71、75 142 142 107 90 280 17 250 0.5195 85
80、85、90、95 172 - 132
JMIJ11 4000 9000 1800 75 142 142 107 95 300 19.5 290 0.8223 112
80、85、90、95 172 172 132
100、110 212 - 167
JMIJ12 6300 12500 1600 90、95 172   132 120 340 23 300 1.4109 152
100、110、120、125 212 167




注:1、軸孔和鍵槽型式及尺寸應符合GB3852的規定,軸孔型式及長度L,L 1 可根據需要選取。
2、表中L 2 按要求也可與制造廠家另行商定。
3、各規格的輪廓直徑不小于規格中最大軸孔直徑的1.6倍。
