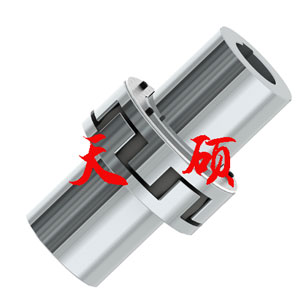

LF彈性活銷聯軸器

彈性活銷聯軸器是由我國研制的新型高性能聯軸器,它集中現有標準彈性聯軸器不結構的優點,例如具有梅花形彈性聯軸器的優點:彈性元件受擠壓,結構簡單,可靠性高??朔嗣坊?/div>
訂購熱線:0317-8309525


彈性活銷聯軸器是由我國研制的新型高性能聯軸器,它集中現有標準彈性聯軸器不結構的優點,例如具有梅花形彈性聯軸器的優點:彈性元件受擠壓,結構簡單,可靠性高??朔嗣坊ㄐ螐椥月?lián)軸器缺點:更換彈性元件時必須移動半聯軸器,雙法蘭梅花形彈性聯軸器雖可不用移動半聯軸器也能更換彈性元件,但結構復雜,成本高,增加了質量和轉動慣量,應用范圍受到限制。傳遞相轉矩時徑向尺寸比GB4323彈性套柱銷聯軸器要小得多,質量輕,轉動慣量小。
彈性活銷聯軸器具有良好的補償軸向、徑向和角向軸線偏移性能,減振性能較好,結構簡單,工作平穩可靠,無噪聲,不用潤滑,維護簡便,裝拆方便,工藝性好,成本低,可派生為多種結構型式,通用性好,適用范圍廣,便于推廣。該聯軸器量突出的優點之一是只需一次對中安裝,更換彈性元件時,不用移動半聯軸器,可減少輔助工時,提高生效率,尤其適合用于軸線對安裝困難、求盡量減少輔助工時工況環境。
彈性活銷聯軸器適用范圍極其廣泛 ,涉及國民經濟的各個領域,除了高溫、高速特殊工況外,各種機械產品軸系傳動均可選用,可廣泛用于冶金、礦山、起重、運輸、石油、化工、船舶、交通、紡織、輕工、農機、印機和水泵、風機、壓縮機、機床等機械設備和行業軸系傳動,將逐步取代目前使用廣泛的梅花形彈性聯軸器、彈性套柱銷軸器、彈性柱銷聯軸器、彈性柱銷齒式聯軸器、芯型彈性聯軸器、彈性塊軸器、滾子鏈聯軸器以及齒式聯軸器等標準聯軸器的相應規格。

LF型彈性活銷聯軸器基本參數和主要尺寸

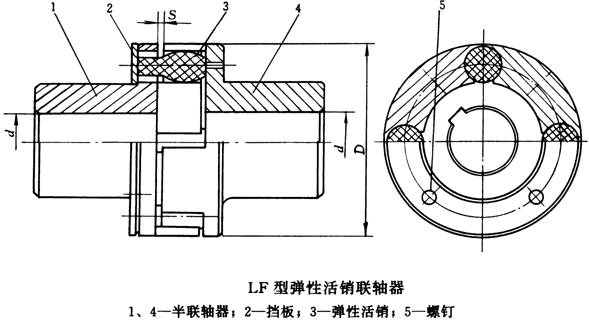

LF型彈性活銷聯軸器

LF型彈性活銷聯軸器基本參數和主要尺寸
型號
公稱轉矩
Tn/N·m
許用轉速[n]
/r·min-1
軸孔直徑d/mm
外徑D/mm
轉動慣量
I/kg·m2
質量m/kg
LF1
16
10230
13640
12~19
56
0.0002
0.39
LF2
25
10000
12130
16~22
63
0.0004
0.51
LF3
40
7640
10190
20~28
75
0.0008
0.88
LF4
63
6740
8990
24~32
85
0.0027
2.7
LF5
90
5700
7600
28~38
100
0.0037
3.66
LF6
140
4770
6360
32~42
120
0.0096
7.01
LF7
250
4090
5450
38~48
140
0.0173
8.83
LF8
400
3580
4770
42~55
160
0.0333
12.9
LF9
710
3180
4240
50~65
180
0.059
19.1
LF10
1120
2720
3630
63~75
210
0.1186
27.1
LF11
1800
2290
3050
75~95
250
0.281
45.9
LF12
2800
2040
2720
85~110
280
0.6189
79.1
LF13
4000
1790
2380
90~120
320
0.9568
94.8
LF14
7100
1500
2010
100~130
380
1.9934
147
LF15
8000
1360
1810
120~150
420
3.215
189
LF16
10000
1240
1660
130~170
460
5.6433
280
LF17
16000
1100
1460
160~200
520
9.929
392
LF18
25000
950
1270
170~220
600
17.62
530
LF19
31500
850
1140
180~240
670
30.61
760
LF20
63000
630
840
190~250
900
84.9
1136


LF型彈性活銷聯軸器許用補償量


型號
LF1
LF2
LF3
LF4
LF5
LF6
LF7
LF8
LF9
LF10
LF11
LF12
LF13
LF14
LF15
LF16
LF17
LF18
LF19
LF20
軸向△x/mm
1.8
2
2.5
3
3.5
4
5
6
7
8
9
11
14
徑向△y/mm
0.5
0.8
1
1.5
2
2.5
3
角向△α/(°)
3.5
3
2.5
2
1.5
注:表中所列許用補償量是指允許的由于安裝誤差、沖擊、振動、變形、溫度變化等因素所形成的兩軸相對偏移量。
