TARS系列膜盤聯軸器

★短軸距膜盤聯軸器的一般形式，重量輕，結構簡單，拆裝方便，可適應較短軸距的安裝要求； ★中間膜盤組件整體組裝出廠，安裝方便，動平衡特性高，是各流程動力設備的首選；
訂購熱線：0317-8309525

★短軸距膜盤聯軸器的一般形式，重量輕，結構簡單，拆裝方便，可適應較短軸距的安裝要求；

★中間膜盤組件整體組裝出廠，安裝方便，動平衡特性高，是各流程動力設備的首選；

★角向補償0.25°，可滿足一般設備的要求；驅動螺栓采用高強度合金鋼，頭部采用12角頭法蘭面螺栓，螺栓強度和壽命高。

★設有調整墊片，方便現場安裝和調節距離。

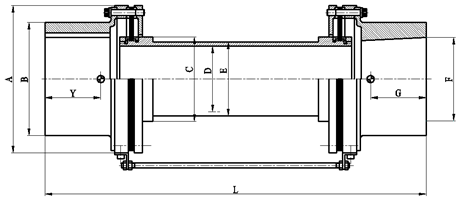

主要尺寸和性能技術數據表

型號

公稱扭矩

(kNm)

峰值扭矩

(kNm)

最大許用轉速

A



(mm)

B



(mm)

C



(mm)

D



(mm)

E



(mm)

F



(mm)

L

標準值

TARS150

6.5

9.6

32000

150

115

83

63

71

82

580

TARS180

10.5

15.8

25000

180

140

98

72

84

92.5

610

TARS230

19.6

30.5

20000

230

185

126

93

107

127

670

TARS280

37.5

56

18000

280

215

148

111

129

152

700

TARS330

72.3

108.4

15000

330

270

178

134

155

190

765

TARS380

101.7

152.5

12000

380

307

198

176

245

215

765

TARS430

158.2

238.3

10000

430

355

240

214

285

254

825

TARS560

452

1016

6000

560

480

340

293

340

343

1000



型號

擰緊力矩(Nm)

總質量

(Kg)

扭轉剛度KT

轉動慣量

(Kgm^2)

中間節每米長

角向不對中

軸向不對中

質量

(Kg)

扭轉剛度

ΔKT(Nm

/radxE+06)

轉動慣量

(Kgm^2)

最大

θmax

(deg)

角向剛度Kθ

(Nm/radxE+03)

最大

軸向力

（N）

TARS150

15

13.12

0.15

0.019

5.3

76.9

0.0115

0.25o

0.71

1.35

490.1

TARS180

30

19.2

0.32

0.047

7.2

181.67

0.023

0.25o

1.73

2

825.2

TARS230

45

37.89

0.85

0.182

12.8

472

0.046

0.25o

3.72

2.5

1423.9

TARS280

120

65.32

1.67

0.413

18.5

1001.7

0.092

0.25o

8.99

3

2557.9

TARS330

120

105.2

3.43

1.09

30.2

2008.2

0.196

0.25o

14.17

3.5

3456.7

TARS380

160

135.3

5.09

1.92

39.5

3383.4

0.323

0.25o

18.22

3.5

4016.5

TARS430

160

210.5

8.92

3.11

55.35

6970.3

0.68

0.25o

30.19

3.5

6993.2

TARS560

220

675

34.8

22.52

143.2

32100.7

3.09

0.25o

71.2

3.5

11844.6



◆聯軸器長度L是根據使用性能推薦的標準值，可按用戶要求設計。其它尺寸的L值，其扭轉剛度、轉動慣量等應另算；

◆徑向不對中數值是角向不對中和中間節長度的函數，可近似按正切函數推倒；

◆對于有熱膨脹的機組，安裝時應考慮冷態預拉伸量，使撓性元件工作在較小的變形區間，提高使用壽命；

◆有任何疑問和其它需求，歡迎向天碩銷售工程師咨詢。
